23.8" IPS屏 4K超高清分辨率3840x2160 4画面分割显示 广播级箱载式监视器内置SDI ⇋ HDMI 信号互转 4K238-9HSD-SCH-CO

Hits： 次

型号：4K238-9HSD-SCH-CO

简介

屏幕尺寸：23.8" IPS
分辨率：  3840×2160 pixels
屏幕比例：16:9
亮度：    310cd/m²

输入

SDI、 HDMIx4、 DVI、 VGA、 Audio(L/R)

输出

SDI、 耳机孔、 扬声器

DM

pdf Shop/2017/9/SEETEC-4K238-9HSD-SCH-CO-DM.pdf

下载

本站下载

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件

SEETE4K IPS屏 3840x2160 广播箱载监视器



SEETEC专业广播级液晶监视器，已经广泛应用于各级电视台的新闻制作、播出机房和电视转播车等领域。由于该系列产品是与其它专业设备紧密配套使用，因此，高稳定性、高可靠性和电磁兼容性，是保证整个系统正常运行的重要条件。 金属外壳设计，不仅使产品更加坚固、耐用，也很好地解决了产品的散热问题。同时，也增强了抗干扰能力。



更多辅助功能
更专业的功能可帮助用户在拍摄，制作和播放电影/视频时进行准确监控。

atem-mini监视器



2384K箱载监视器



四画面分割显示
SEETEC 新款4K238-9HSD-SCH-CO 是专业的高性价比的四画面分割监视器支持4路 HDMI输入同时显示，创新的4K画面的极致影院显示器。

SEETEC四分割广播级箱载监视器



高效OSD菜单控制
您可以快速直接切换信号，以及4个自定义快捷键F1-F4，满足您的工作需要，将最常用功能设置为快捷键，如辅助对焦，中心标记，安全框，显示旋转等。



director-monitor



丰富的接口
多种输入方式满足您各种专业显示方案的需求。





  • 内置SDI ⇋ HDMI 信号互转
    您可以通过视瑞特4K238-9HSD-SCH-CO轻松实现SDI/ HDMI 信号转换，无需外置的信号转换器。您只需按SDI ⇋ HDMI键切换信号灯颜色，就可以快速实现您所需要的转换模式。
    输入:
    1 X HDMI, 1 X SDI
    输出:
    1 X HDMI, 1 X SDI
    SDI ⇋ HDMI 信号转换模式:
    红色：HDMI 转HDMI，SDI 转 SDI
    绿色：SDI 转 HDMI，HDMI 转 SDI
    黄色：HDMI 转 SDI，HDMI 转 HDMI
    红色/绿色交替闪烁： SDI 转HDMI，SDI 转 SDI
seetec 4k monitor



  • 238-carry-on-monitor

  • 创新设计的便携式航空铝箱
    为外景拍摄精心设计



  • 设计提高效率
    时间成本，对于影视剧组而言，十分重要。尤其在频繁换场的情况下，就显的尤为突出。4K238-9HSD-SCH-CO根据现场监看的使用习惯，采用简约化的设计手段，无论开工或收工，可迅速是监视器完全进入工作和整备状态，而无需进行任何多余的操作流程。

  • 238-inch-carry-on-monitor



  • 4K-broadcast-monitor

  • 新一代遮光罩
    新一代可拆卸、加长型遮光罩，让您在任何环境下，无论室内或者室外都能获得最理想的观看效果。



1. 宽视角，4K 分辨率(3840 x 2160)，丰富的色彩层次
2. HDMIX4, DVI, VGA, Audio(L/R) 输入
3. 内置SDI ⇋ HDMI 信号互转
4. 产品特性：
* 画面分割设置 (1P, 2P LR, 2P TB, 2P PIP, 4P)
* 专业辅助对焦
* 伪色彩
* 变形模式（x1.33、x1.5、x1.8、x2.0）
* 显示旋转 (0°, 90°, 180°, 270°)
* 单色显示 (红, 绿, 蓝, 灰)
* 画面静止
* 图像放大
* 点对点
* 中心标记
* 网络标记（3x3、6x6、9x9）
* 安全标记 (80%、85%、90%、93%、96%、4:3、2.39:1、2.35:1、1.85:1)
* 线条颜色 (红, 绿, 蓝, 白)
5. 前置3.5mm 耳机孔, 内置扬声器
6. 3色Tally 指示灯（红, 绿, 黄）

atem-mini监视器

  • 四画面显示
    支持4路4K HDMI，1路3G-SDI，VGA, DVI输入



双画面显示
双画面显示分为左右（左右画面比例4档可调）、上下和画中画三种画面显示模式，可满足您不同的画面显示需求。





画面交换
在双画面和四画面模式下，可以通过此功能互换画面。



辅助对焦
将亮度对比高的轮廓用白线表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用白边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。



单色显示
单色显示用于辅助调整摄像机色彩设置。在单色显示模式下，用户可以切换用红色、绿色、蓝色或者单色来驱动像素点，在此模式下可以更快更准确的调整画面的色调饱和度。



点对点
点对点是使摄影师可以1:1的查看原始信号图像，该功能对于捕捉最佳细节至关重要。



中心标记 & 安全框
防止播放时扫描溢出，导致不该被切的画面而被切掉。设有多种画幅安全框标记(80%, 85%, 90%, 93%, 96%, 2.35:1) 和拍摄标记线和十字中心线。保障稳定可靠的拍摄高效进行，满足多样化的后期裁剪需求。用户可以根据不同拍摄背景色调灵活选择标记线颜色（红色, 绿色, 蓝色, 白色）



显示旋转
显示旋转是在单画面下可以实现90°、180°、270°三种模式翻转。



面板特性
 型号  4K238-9HSD-SCH-CO
 屏幕尺寸  23.8" IPS
 色彩  1.07 Billion colors
 分辨率  3840×2160 pixels
 点距  0.13725×0.13725 mm
 屏幕比例  16:9
 亮度  310cd/m²
 对比度  1000:1
 背光源  LED
 可视角度  178°(H) / 178°(V)

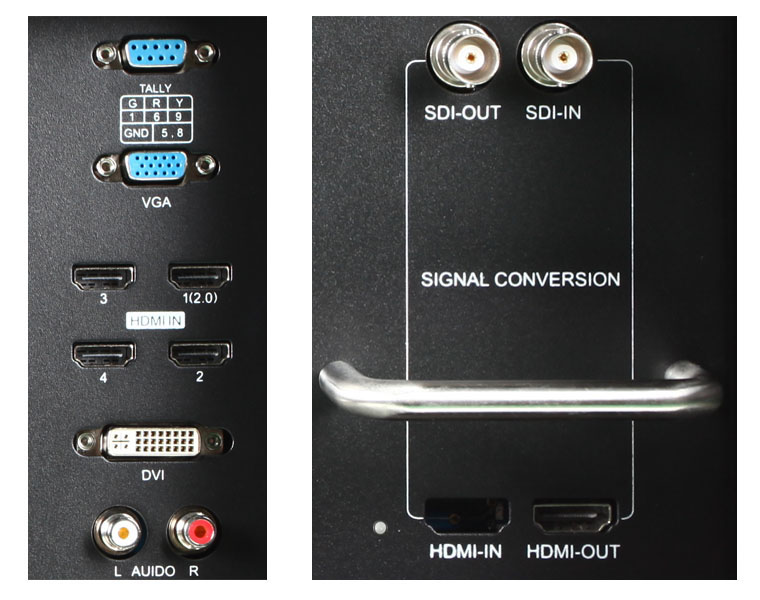

输入
 4 X HDMI  HDMI (HDMI2.0x1 支持4K 60HZ; HDMI1.4x3 支持4K 30HZ)
 1 X DVI  DVI
 1 X VGA  VGA
  2 X RCA  Audio(L/R)
 1 X DB-9  Tally

音频
 音频输出  耳机孔, 内置扬声器

SDI 支持格式
720p(60/59.94/50/30/29/25/24/23.98)
1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

HDMI 支持格式
HDMI 2.0: 4K UHD 2160p (23.98/24/25/29.97/30/50/59.94/60)
HDMI 1.4: 4K UHD 2160p (23.98/24/25/29.97/30)
480p/576p
720p (60/59.94/50/30/29/25/24/23.98)
1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

内置 SDI⇌HDMI 信号互转
SDI 转 HDMI, SDI 转 SDI, HDMI 转 SDI, HDMI 转 HDMI

SDI 信号互转支持格式
3G-SDI:1080P(60/59.94/59/50)
HD-SDI:1080P(30/29.97/25/24)
1080I(60/59.94/50)
1080PsF24
720P(60/59.94/50/30/25/24)

HDMI 信号互转支持格式
1080P(60/59.94/50/30/29.97/25/24)
1080PsF24
720P(60/59.94/50/30/25/24)

其他规格
 输入电压  DC12～24V (XLR)
 消耗功率  ≤42W
 工作温度  -10°C~50°C
 储藏温度  -20°C~60°C
 单机尺寸  627L×372H×39D (mm) (不含铝箱) / 680×430×250 (mm) (含铝箱)
 单机重量  18.5kg (含铝箱)

功能
* 画面分割设置 (1P，2P LR，2P TB，2P PIP，4P)
* 辅助对焦
* 伪色彩
* 变形模式（x1.33、x1.5、x1.8、x2.0）
* 显示旋转 (0°, 90°, 180°, 270°)
* 单色显示(红, 绿, 蓝, 灰)
* 画面静止
* 图像放大
* 点对点
* 中心标记
* 网络标记（3x3、6x6、9x9）
* 安全标记 (80%、85%、90%、93%、96%、4:3、2.39:1、2.35:1、1.85:1)
* 线条颜色 (红, 绿, 蓝, 白)
* 色温调节
* 3色Tally 指示灯 (红,  绿,  黄)



尺寸图 (单位: mm)

标准配件：
1× 5A 电源适配器
1× V型电池背扣
1× 迷你HDMI线
1× Tally 转接套件
1× 铝箱
1× 遮阳罩
