SEETEC ATEM156S-CO 15.6" 便携箱载多机位导演监视器3G-SDI HDMI IPS全高清1920x1080
型号：ATEM156S-CO
简介
屏幕尺寸：15.6" IPS
分辨率： 1920x1080 pixels
屏幕比例：16:9
亮度： 200cd/m²
输入
3G-SDI、 HDMI、 RS485、 GPI、 USB
输出
3G-SDI、 RS485、 耳机孔
DM
Shop/2022/1/ATEM156S_173S_215S_DM-CO-CN1.pdf
下载
- 本站下载
-
正在提交中....
联系我们
概览
特征
参数
视频
应用
附件

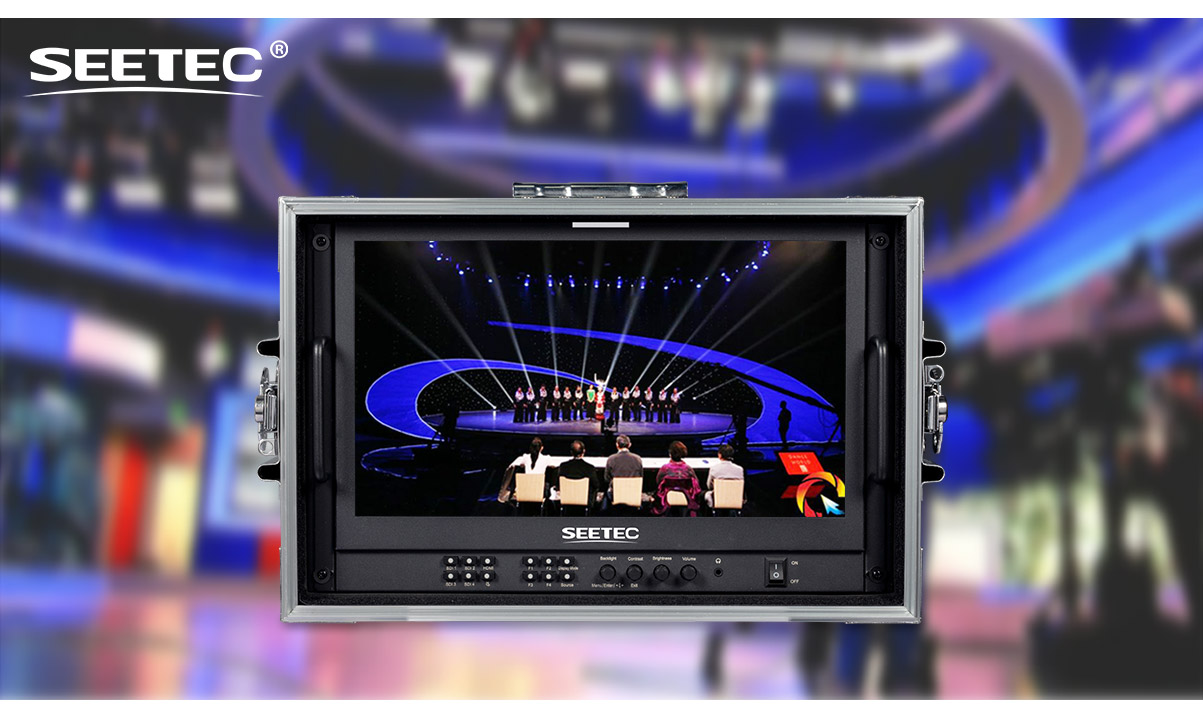

完备的多机位现场拍摄、监看及后期制作解决方案
SEETEC ATEM156S-CO是一款全高清广播级箱载式监视器， 搭载4个3G-SDI输入及输出， 1个HDMI输入接口以及RS485、GPI控制接口。采用Rec.709色彩标准，显示图像逼真、效果专业。全铝金属机身，经久耐用；配备3D-LUT、波形图、矢量图、直方图、峰值对焦等精彩功能，均可通过前面板按键轻松操作和控制。便携式航空铝箱，即使苛刻的外景拍摄也能轻松胜任，是影视剧组、广播及后期制作的理想监看利器！

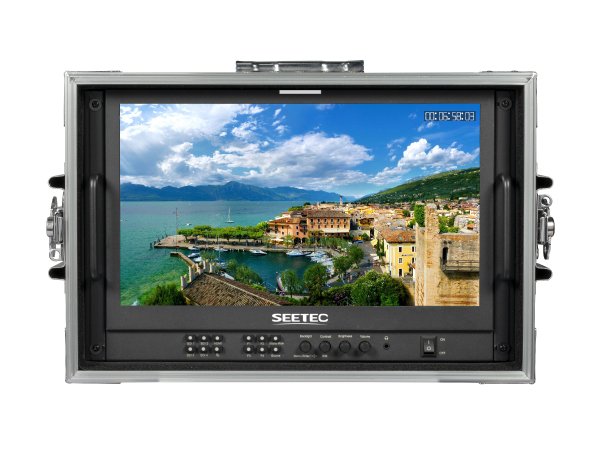

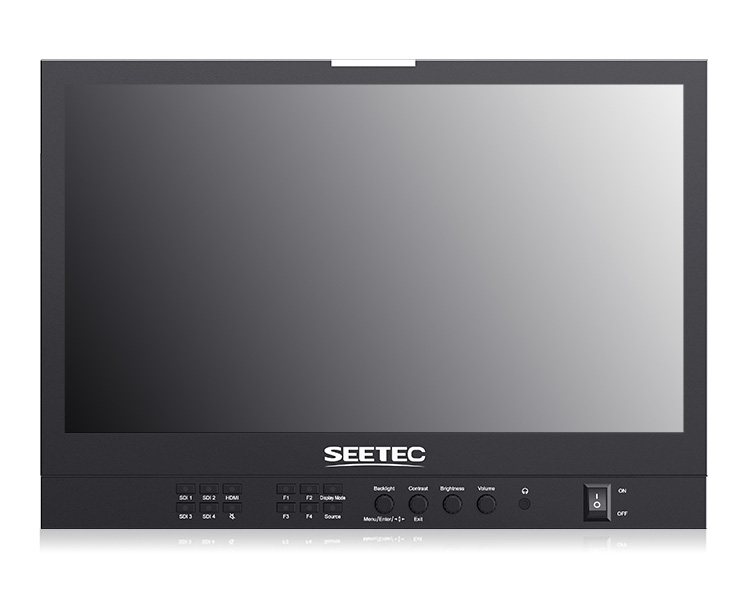

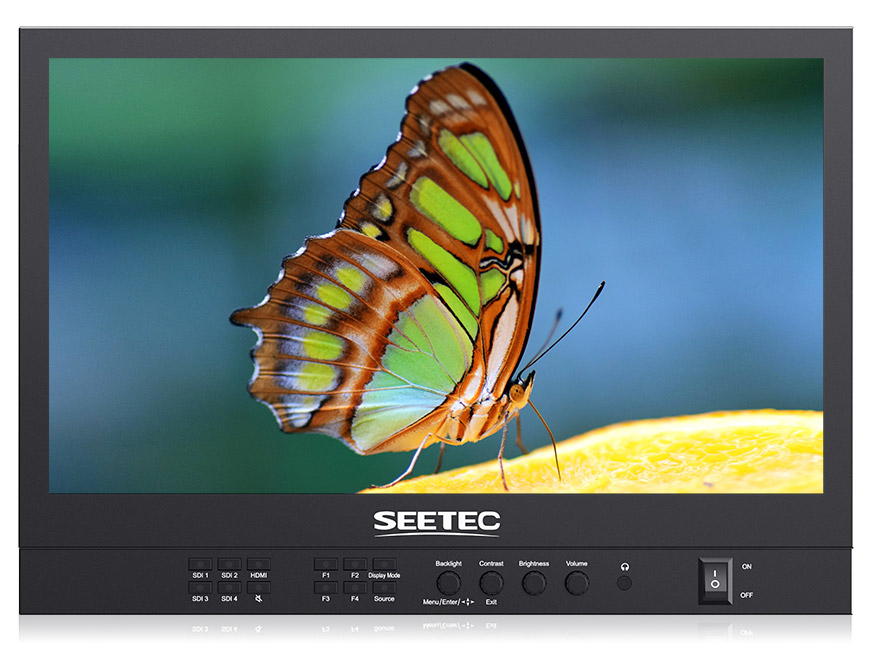

15.6英寸 LCD大屏，1920x1080高分辨率, 准确色彩还原，呈现非凡、自然的高清画面； 800:1的对比度，170°广视角，让您无论处于何种方位，都可以看到清晰的画面，保证色彩的真实性。

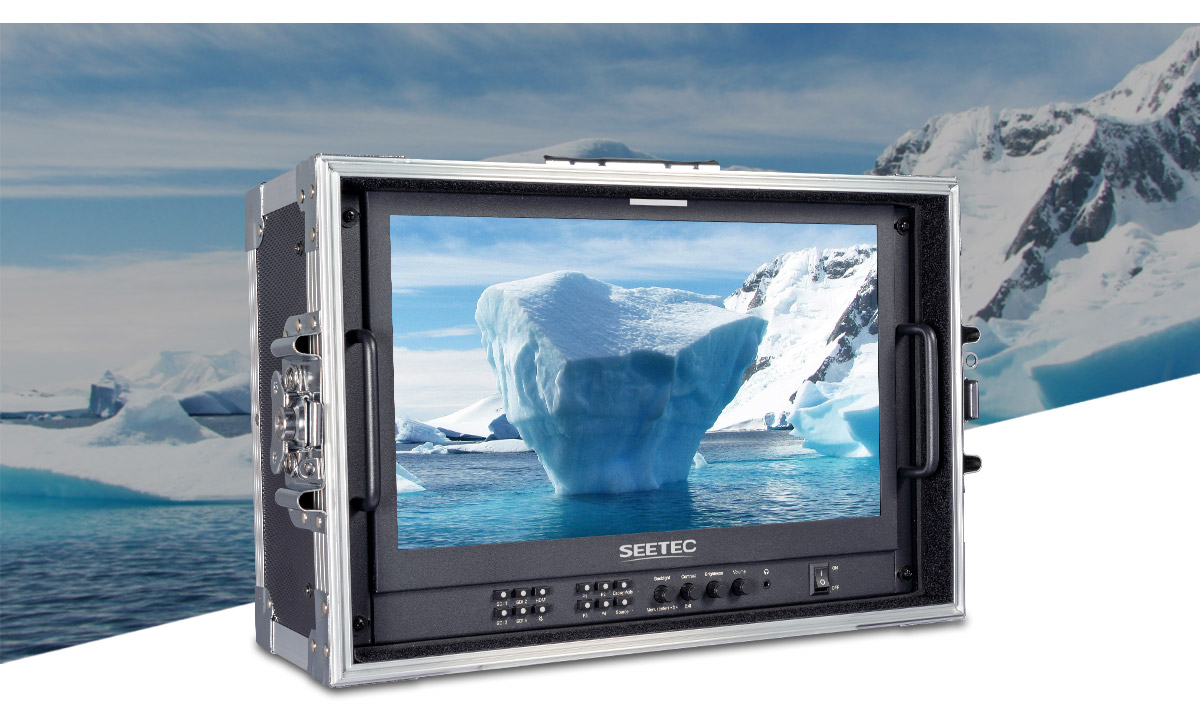

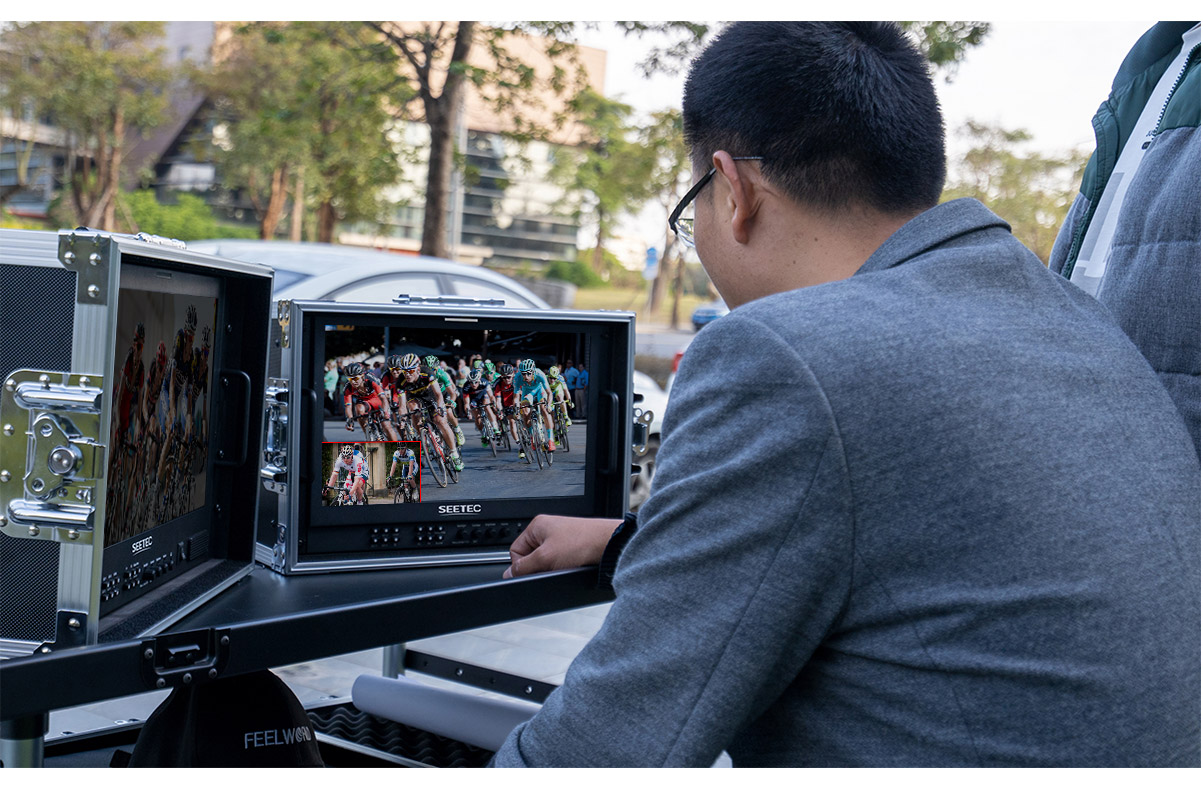

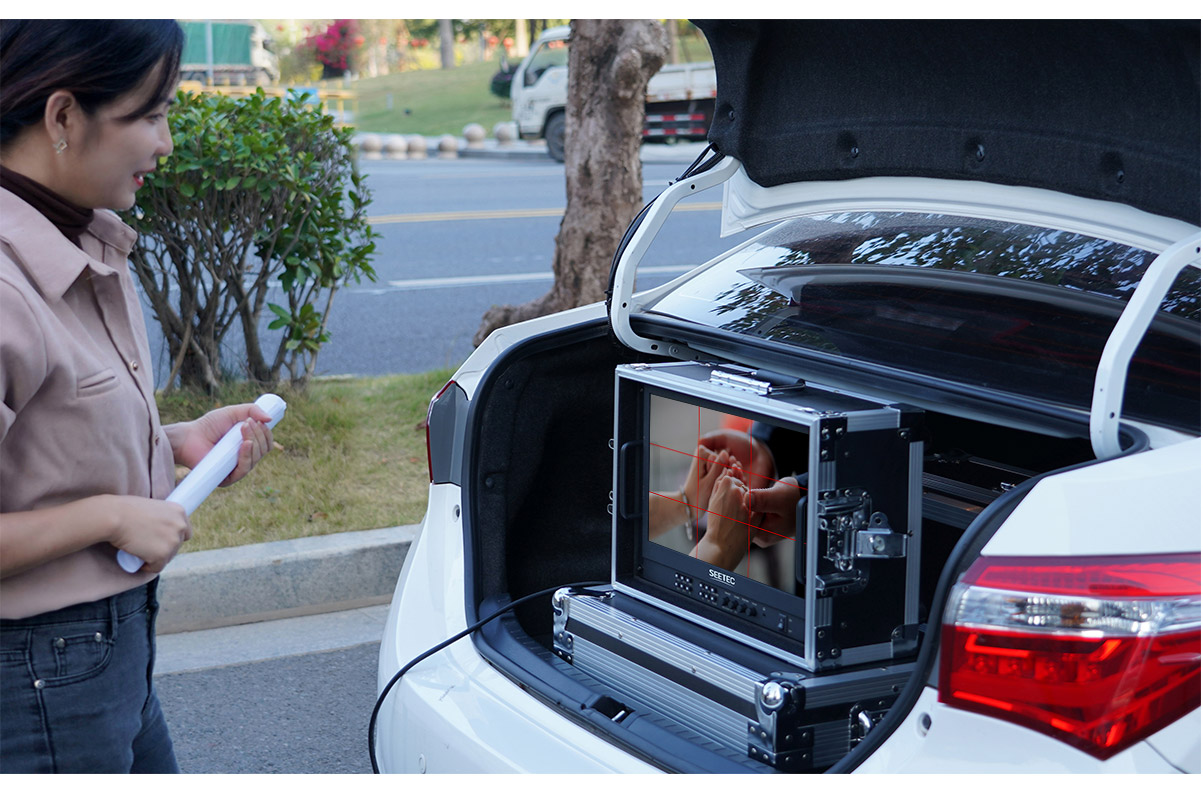

户外拍摄的理想选择

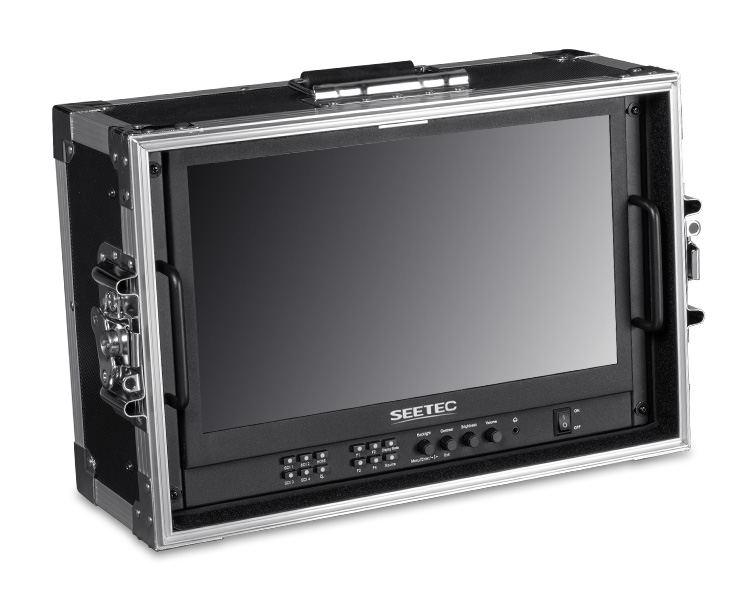

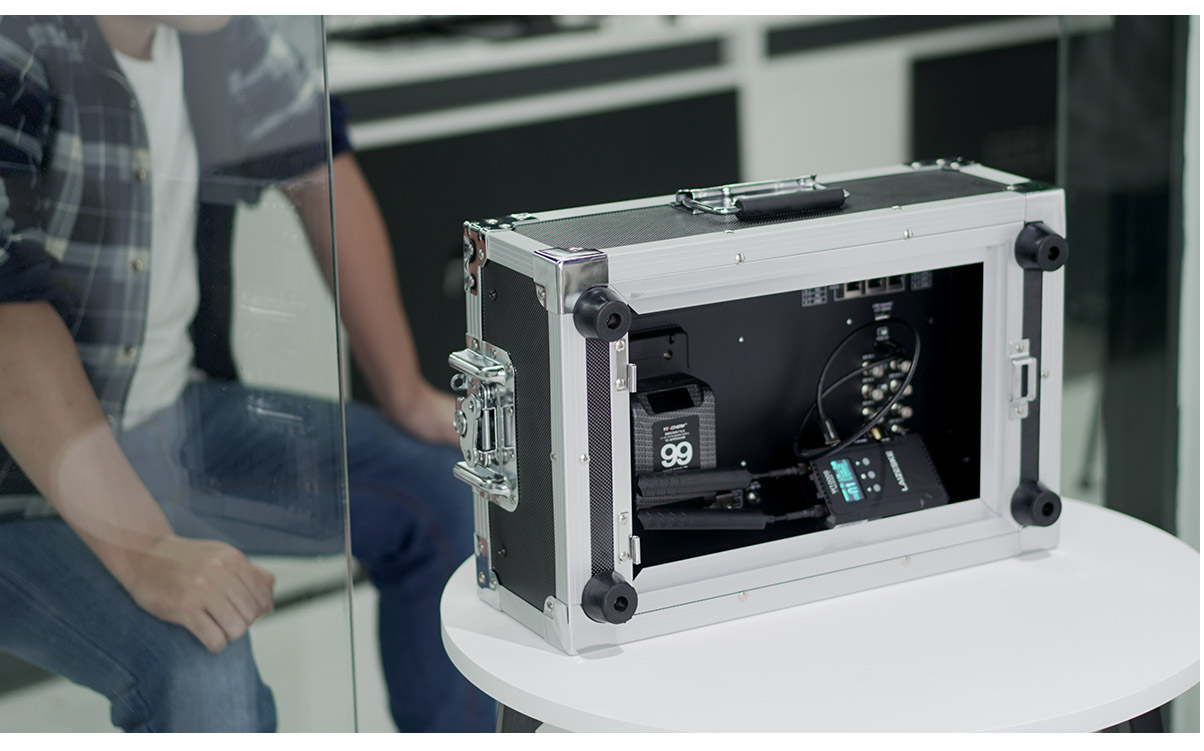

时间成本，对于影视剧组而言，十分重要。尤其在频繁换场的情况下，就显得尤为突出。ATEM156S-CO配备具有防尘、防水、耐高温、耐腐蚀等特点的航空铝箱，适应不同环境下的携带与应用，给监视器提供了更安全的保护。
创新的组合式结构设计，可快速完成完成监视器的拆卸与安装，室内、户外都能轻松应对。
握感舒适，大小适中的提手，可有效缓解设备移动带来的负重感，方便搬运。
箱体的链接和前后盖均采用美观的蝶型锁扣，耐用且耐看。
采用Rec.709色彩标准
准确的色彩还原是衡量专业监视器的重要指标之一。ATEM156S-CO内置3D-LUT，采用各专业领域信赖的Rec.709高清色彩标准，使用专业调色技术运用算法，配合专业仪器出厂校准，从而确保每台监视器色彩还原的一致性。

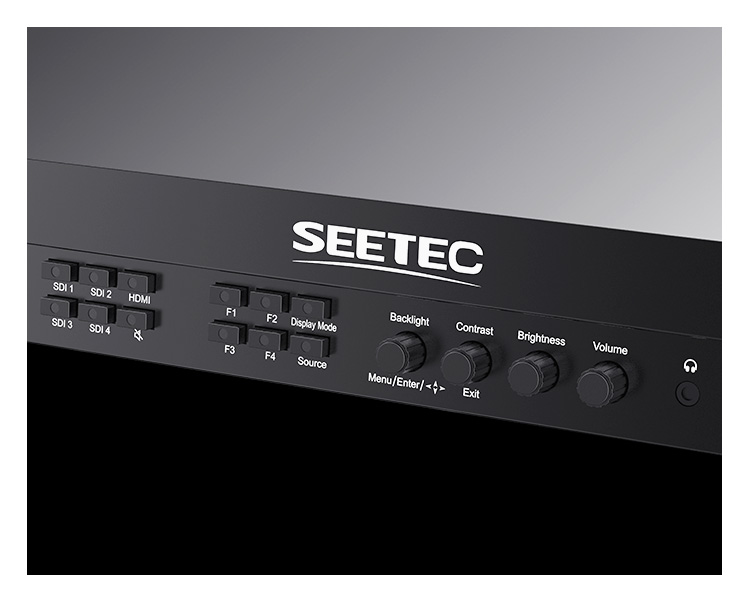

当您忙碌于拍摄现场时，需要的是能轻松地控制设备，ATEM156S-CO能满足您的需求。它能够一键式信号源切换，自定义快捷功能，快速调节亮度、对比度、音量等，让您在拍摄过程中游刃有余。按钮的背光设计，让您更轻松辨别当前输入的信号和使用的快捷键，即使是在昏暗的演播室或户外环境下都易于使用。
SDI监看的理想选择

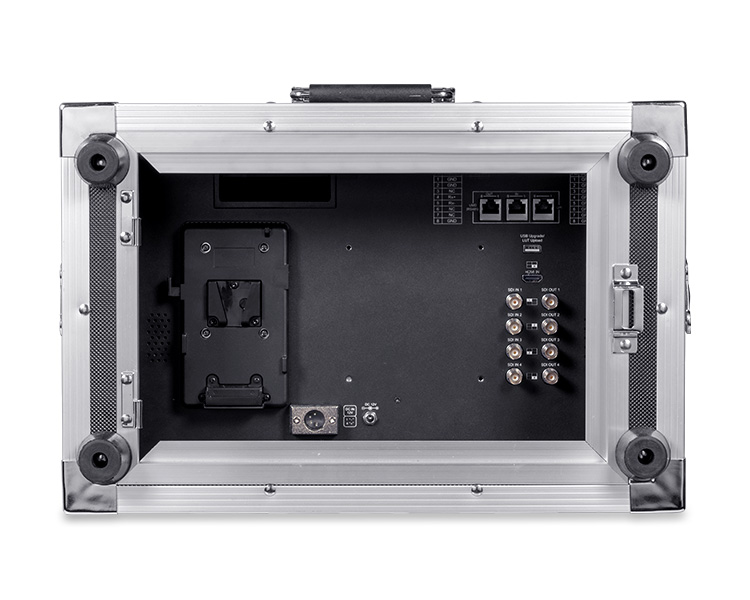

无论您在何地需要进行SDI监看， ATEM156S监视器是理想的选择。它设有4路3G-SDI输入及输出，适合片场多机位拍摄，多人同时监看。此外，还设有1路HDMI输入、RS485、GPI控制接口，满足不同需求。
为拍摄持久续航

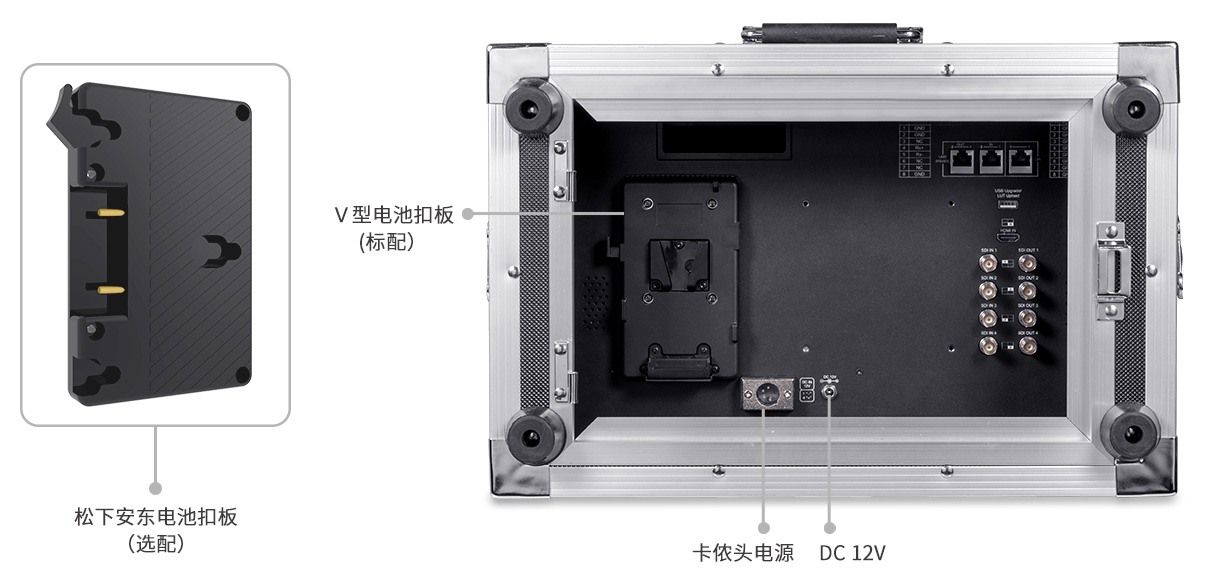

监视器配备DC 12V/2A~3A电源，卡侬头电源接口和索尼V型电池扣板（适用锂电池）可供选择。
注：电池扣板出厂默认V型扣板，客户也可根据需要选择松下安东电池扣板。
准确的对焦与高效监看
监视器提供一系列的专业辅助监看工具，如波形图、3D-LUT、峰值对焦、直方图、矢量图、音频柱、时间码、变形模式等，所有功能均可通过菜单轻松选择操作，也可以设置快捷键或通过GPI控制，有效提高现场拍摄和后期制作的效率。
最多支持36个自定义LUTs
3D-LUT 是用于快速查找和输出特定颜色数据的表格。 通过加载不同的3D-LUT表，可以快速重新组合色调，形成不同的色彩风格。 内置4个De-log LUT , 也可以通过 U 盘加载自定义.cube 文件 （最多加载36个）。
提供令人难以置信的清晰度和细节
支持HDR (高动态范围）监看功能，提供令人难以置信的清晰度和细节，有效提升整体画质。HDR开启后，您可以自由选择Sony, Canon, Panasonic, Fujifilm, Bolex, RED, ARRI公司对应的Gamma和色域。
节省您的预算

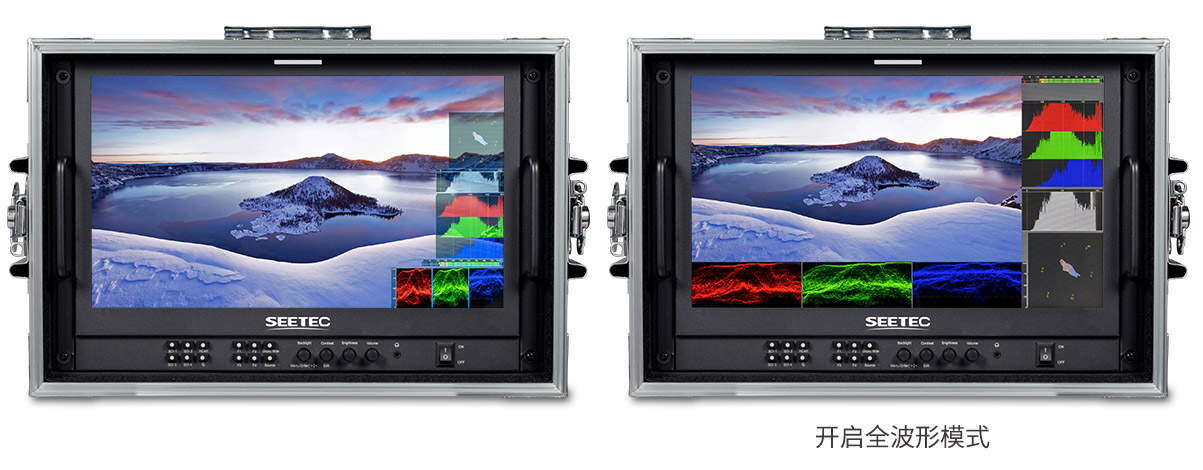

内置波形监看功能，您可选择波形图（RGB/ YUV/ Y）、矢量图、RGB直方图、亮度直方图和音频相位和电平显示，进行广播级精度的波形监看，获得所需知道的一切视音频信号专业信息。功能可单独开启，也支持一键开启全波形模式 (可以左右调整）。ATEM156S-CO成为现场制作监看的理想选择，让您无需再单独使用昂贵的示波器！
TSL 3.1/4.0协议

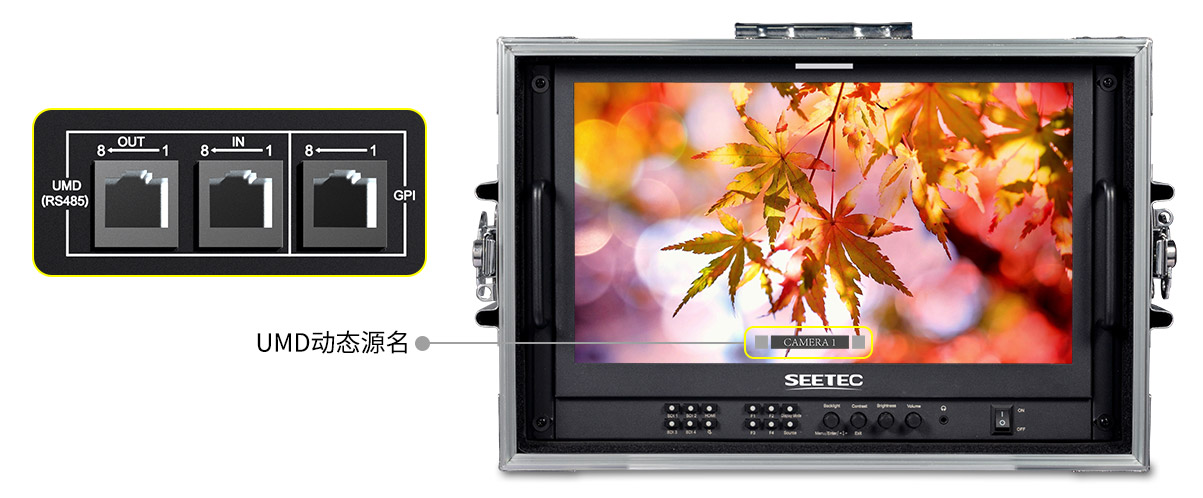

ATEM156S-CO支持TSL3.1/4.0协议下的UMD动态源名，支持TSL地址0-126可选，最多显示16个字符，让节目制作人一目了然地明白现在切换的是哪路信号来源。动态源名UMD信号接口支持RS485输入/输出

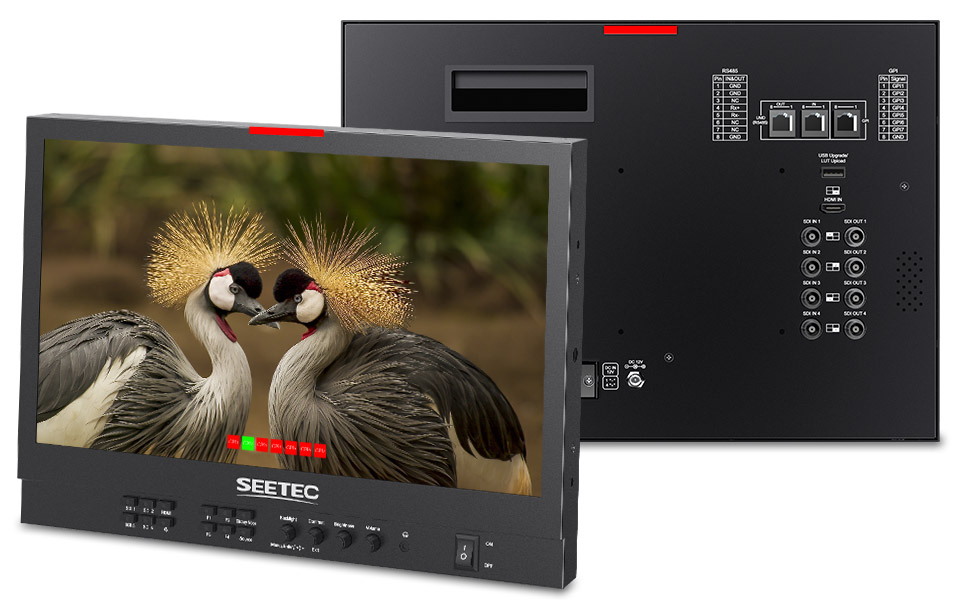

GPI控制红Tally、绿Tally，不仅可以提示摄像师已进入录制状态，同时更能体会到电视拍摄准专业技术带给您创作中的方便性。
满足不同监看需求
画面可设置单画面、画中画、四画面, 满足不同监看需求。画中画模式下，可调整子窗口的尺寸和位置；四画面模式下，支持4个SDI输入或SDI1~SDI3+HDMI输入，SDI信号同时显示4路音频柱和4个时间码。

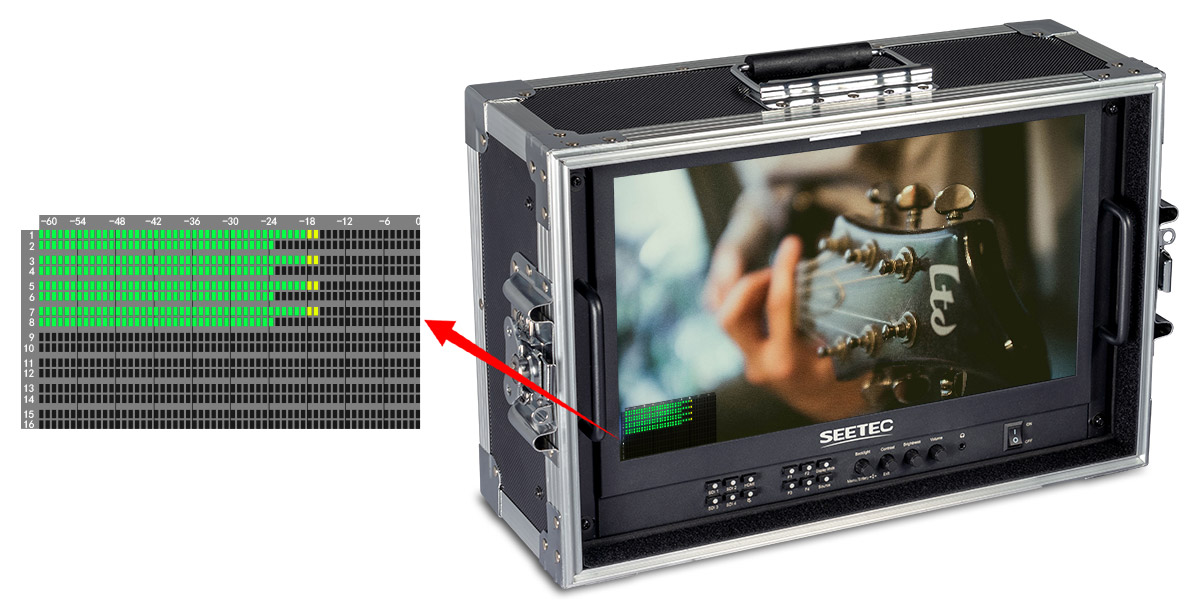

监视器可以解嵌来自SDI和HDMI的音频， 您可任选2路音频通过3.5mm耳机口输出。 在SDI音频下，支持最大16路音柱显示，在HDMI音频下，仅支持2路音柱显示。
ATEM156S-CO设有4组自定义菜单设置，设置完会自动保存，下次开机无需重新设置，节省时间成本。

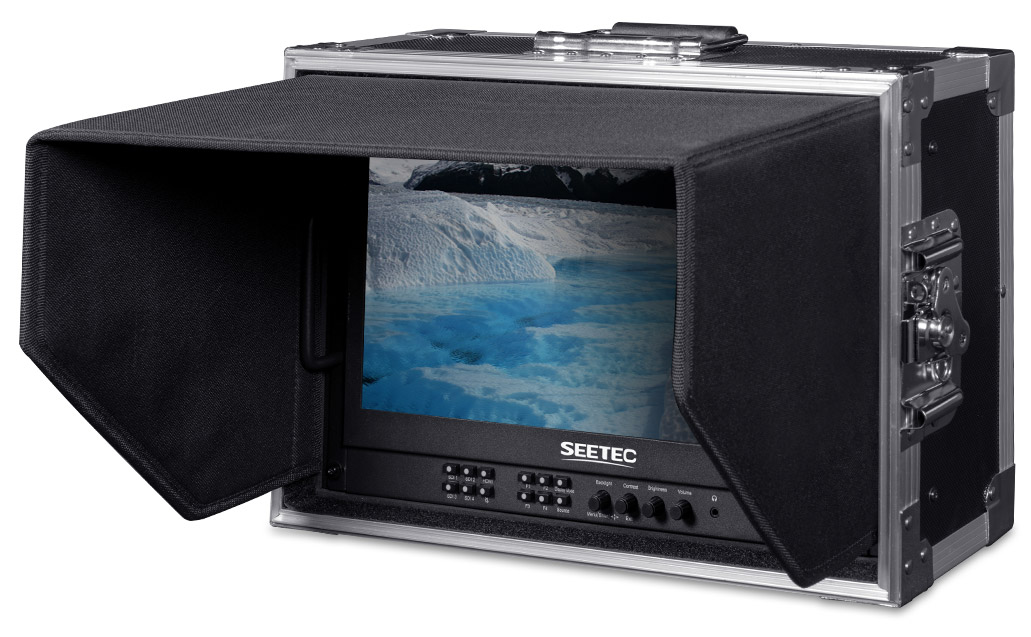

新一代加长型遮光罩，让您在任何环境下都能获得理想的观看效果。

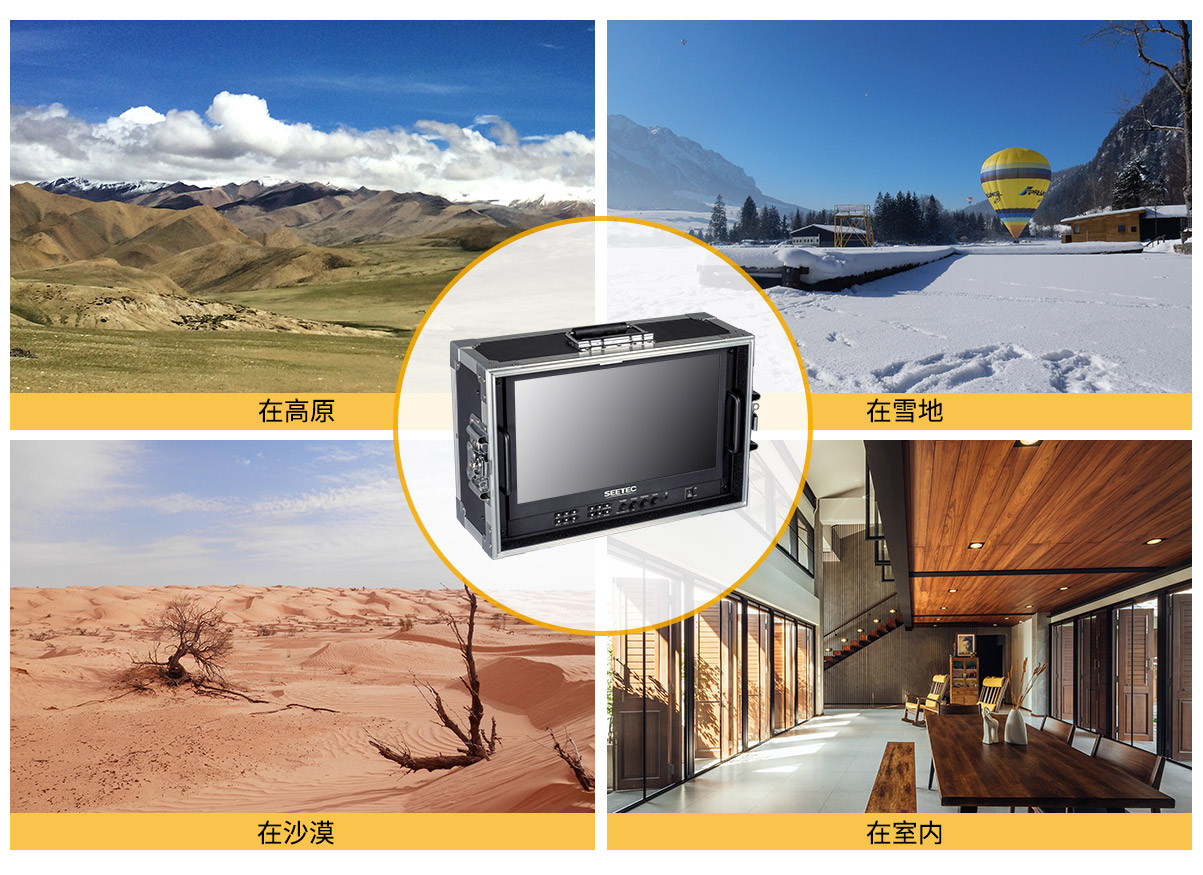

无论是寒冷的雪地还是酷热的沙漠等环境ATEM156S-CO都能轻松胜任。
主要特征:
* 15.6英寸1920x1080全高清大屏
* 便携航空铝箱，户外拍摄的理想选择
* 灵活直观的按键操作，简单易上手
* 多种画面模式（单画面、画中画、四画面）
* 3D LUT Log灰片转换Rec.709，支持用户3D LUT上载(多达36个）
* 全波形显示、波形图、矢量图、RGB直方图、亮度直方图、辅助对焦、斑马纹、中心标记等功能，能帮助准确对焦和曝光，适用于前期拍摄、后期制作以及颜色校准
* 多种接口，满足不同需求: 4*3G-SDI输入及输出，1*HDMI输入，RS485, GPI
* 支持OSD和LED Tally
* 耳机立体声输出方便监听
*峰值对焦(黄、红、绿、蓝、白5色对焦颜色可选)
*斑马纹（70IRE、80IRE、90IRE、自定义）
*单色（灰、红、绿、蓝）
*伪彩
*时间码
*九宫格
*安全标记 (70%、80%、90%、16:9、16:10、4:3、5:4、1.85:12.35:1、自定义)
*中心标记
*全波形 (可左、右调整)
*波形图（RGB波形图、Y、YUV波形图）
*矢量图
*亮度直方图
*RGB直方图
*音频柱
*HDR
*3D-LUT
*扫描模式 (欠扫描、过扫描)
*显示比例 (自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、自定义)
*变形模式 (1.25X、1.33X、1.5X、2.0X、2.0mag)
*放大（4X、9X、16X）
*图像静止
*点对点
*色温(6500K, 9300K, user)
*显示模式(单画面、画中画、四画面)

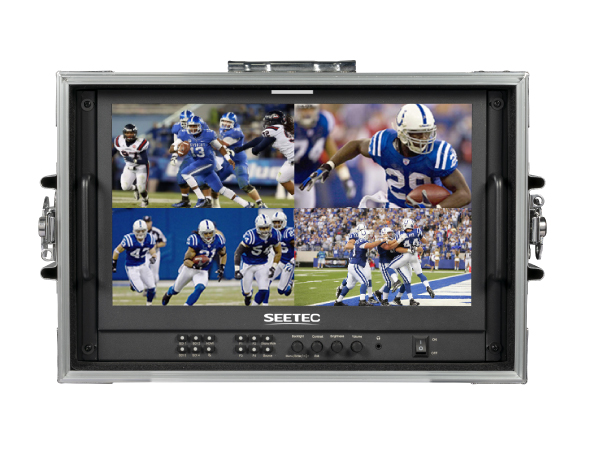

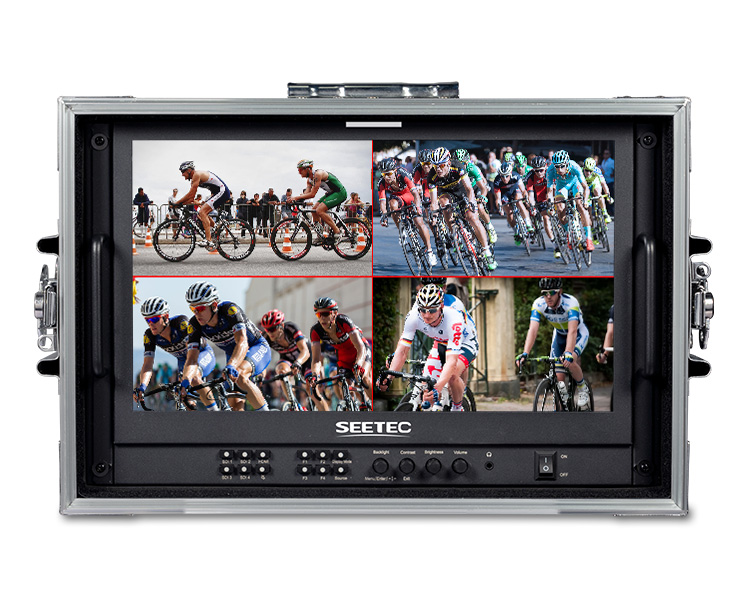

四画面显示
支持4路3G-SDI输入或SDI1~SDI3 + HDMI输入。SDI4或HDMI可在窗口-4选择。
画中画
在画中画模式下，可调整子画面的比例和位置。
亮度直方图
亮度直方图是用来检查画面亮度的量化工具。该功能展示了一张图像上的亮度分布：沿水平轴的亮度图（左：暗，右： 亮）而且每一个水平轴上的亮度对应着一个垂直轴上的像素值。
辅助对焦
画面中锐利的边缘可以用红色、绿色、蓝色标示出来，便于摄影师清晰的辨认是否聚焦准确，摄影师可根据被摄物体的不同色调选择聚焦颜色。辅助对焦在摄像机预览、录制和回放皆可实时操作，无操作延时。
伪色彩
伪色彩用于协助调节摄像机曝光参数，可以直观的观察和计算视频中的亮度级别，将0-100%亮度值映射为伪色彩，以此来提示摄像师是否需要调节摄像机的曝光参数。
斑马纹过曝显示
斑马纹过曝显示是将过度曝光部分的图像区域用动态斜条纹警示出来，提示摄影师是否需要调整摄像机参数，降低曝光值。斑马纹值可调整。
单色显示
单色显示用于辅助调整摄像机色彩设置。在单色显示模式下，用户可以切换用红色、绿色、蓝色或者灰色来驱动像素点，在此模式下可以更快更准确的调整画面的色调饱和度。
图像放大(4X、9X、16X)
图像放大是将图像放大为4X、9X甚至16X高品质特写。
变形模式 (1.25X、1.33X、1.5X、2.0X、2.0mag)
变形模式是配合宽屏幕电影镜头使用，还原真实比例的电影画面。允许您将拍摄到的图像挤压1.25X、1.33X、1.5X或2.0X查看，即使你的相机镜头没有变形功能，并且可以放大图像的中心一个2.0XMAG模式，这样你就清晰查看拍摄图像。
点对点
点对点是使摄影师可以1:1的查看原始信号图像，该功能对于捕捉最佳细节至关重要。

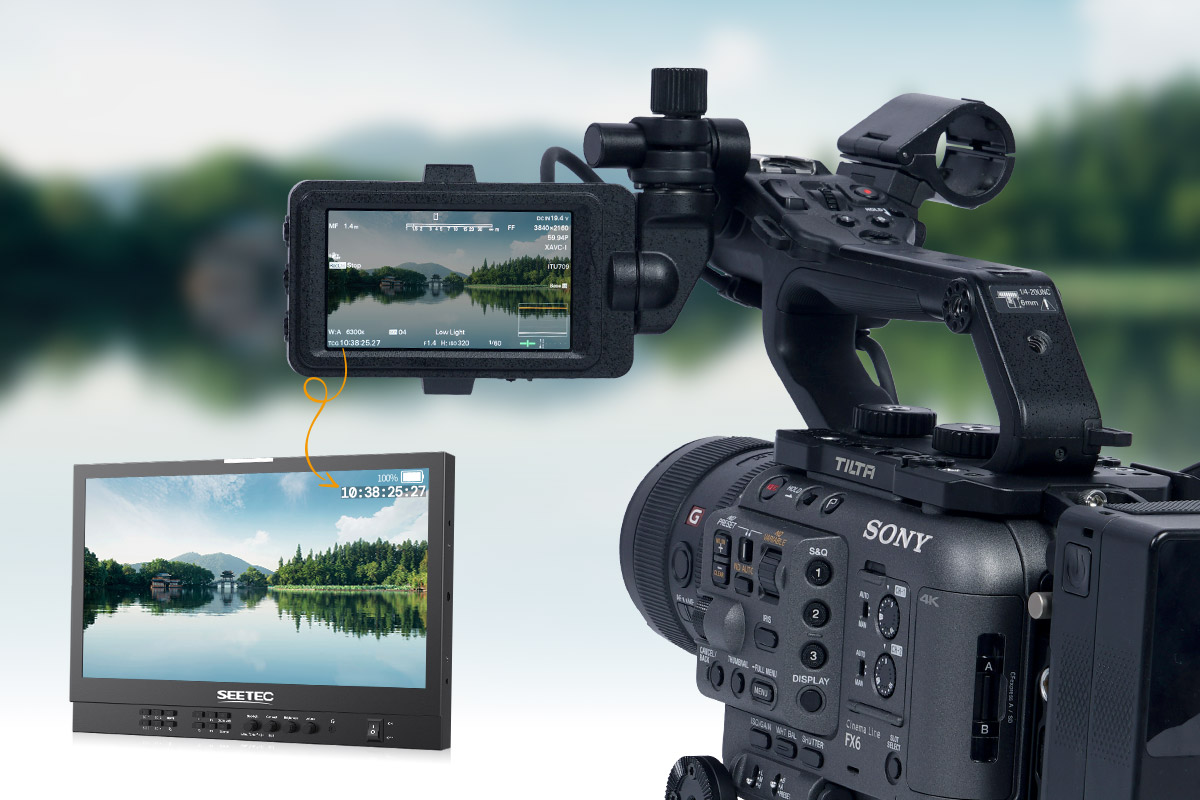

时间码
显示SDI信号的时间码。
中心标记 & 安全标记

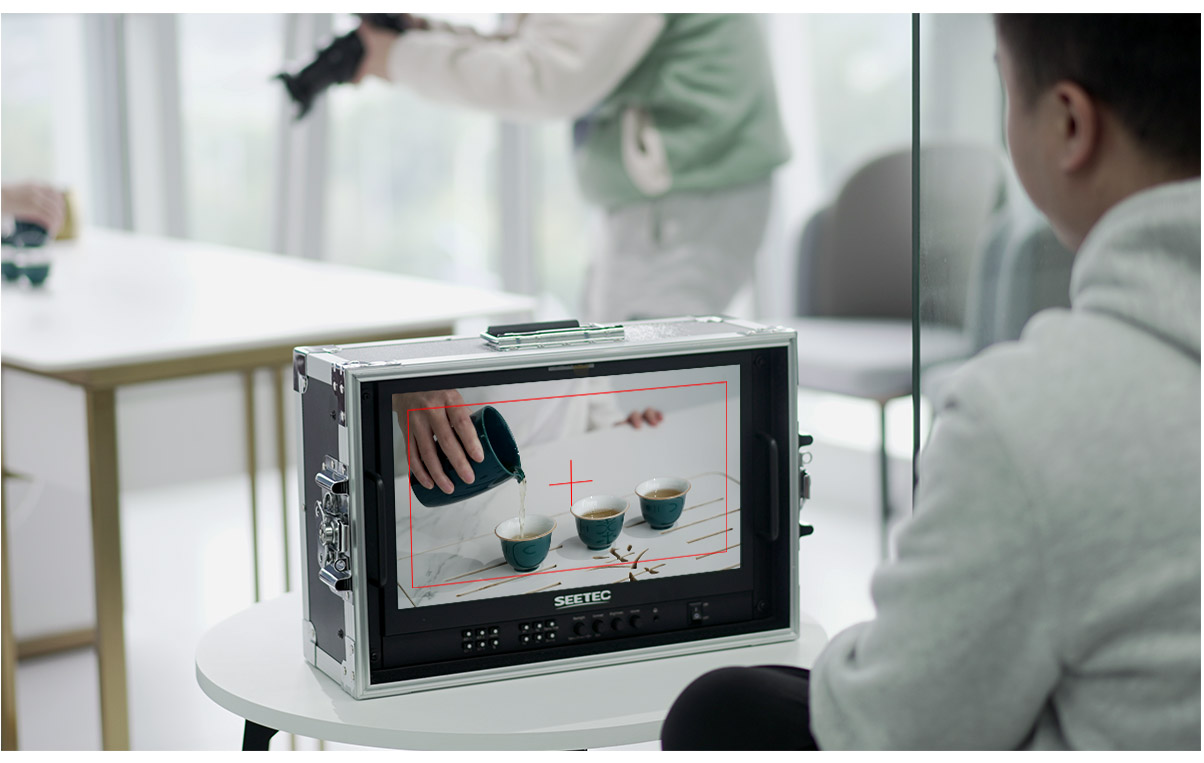

防止播放时扫描溢出，导致不该被切的画面而被切掉。监视器设有多种画幅安全框标记( 70%、80%、90%、16:9、16:10、4:3、5:4、1.85:1、2.35:1、自定义) 和拍摄标记线和十字中心线。保障稳定可靠的拍摄高效进行，满足多样化的后期裁剪需求。用户可以根据不同拍摄背景色调灵活选择标记线颜色（黄色、青色、紫色、红色, 绿色, 蓝色, 黑色, 白色）。
| 型号 | ATEM156S-CO |
| 屏幕尺寸 | 15.6" IPS |
| 色彩 | 16.7M |
| 分辨率 | 1920×1080 pixels |
| 像素间距 | 0.17925×0.17925 mm |
| 屏幕比例 | 16:9 |
| 亮度 | 200cd/m² |
| 对比度 | 800:1 |
| 背光源 | LED |
| 可视角度 | 85°/85°(L/R) 85°/85°(U/D) |
| 4 X 3G-SDI | 3G-SDI (最高支持2K） |
| 1 X HDMI | HDM（最高支持1080P） |
| 1 X RS485 | RS485 |
| 1 X GPI | GPI |
| 1 X USB | USB |
| 4 X 3G-SDI | 3G-SDI(最高支持2K) |
| 1 X RS485 | RS485 |
| 音频输出 | 耳机孔 |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 2048x1080i (60/59.94/50) |
| 2048x1080p (60/59.94/50/30/29.97/25/24/23.98)) |
| 480i/576i/480p/576p |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i (60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 输入电压 | DC 12V |
| 消耗功率 | ≤21W |
| 工作温度 | 0°C~50°C |
| 储藏温度 | -20°C~60°C |

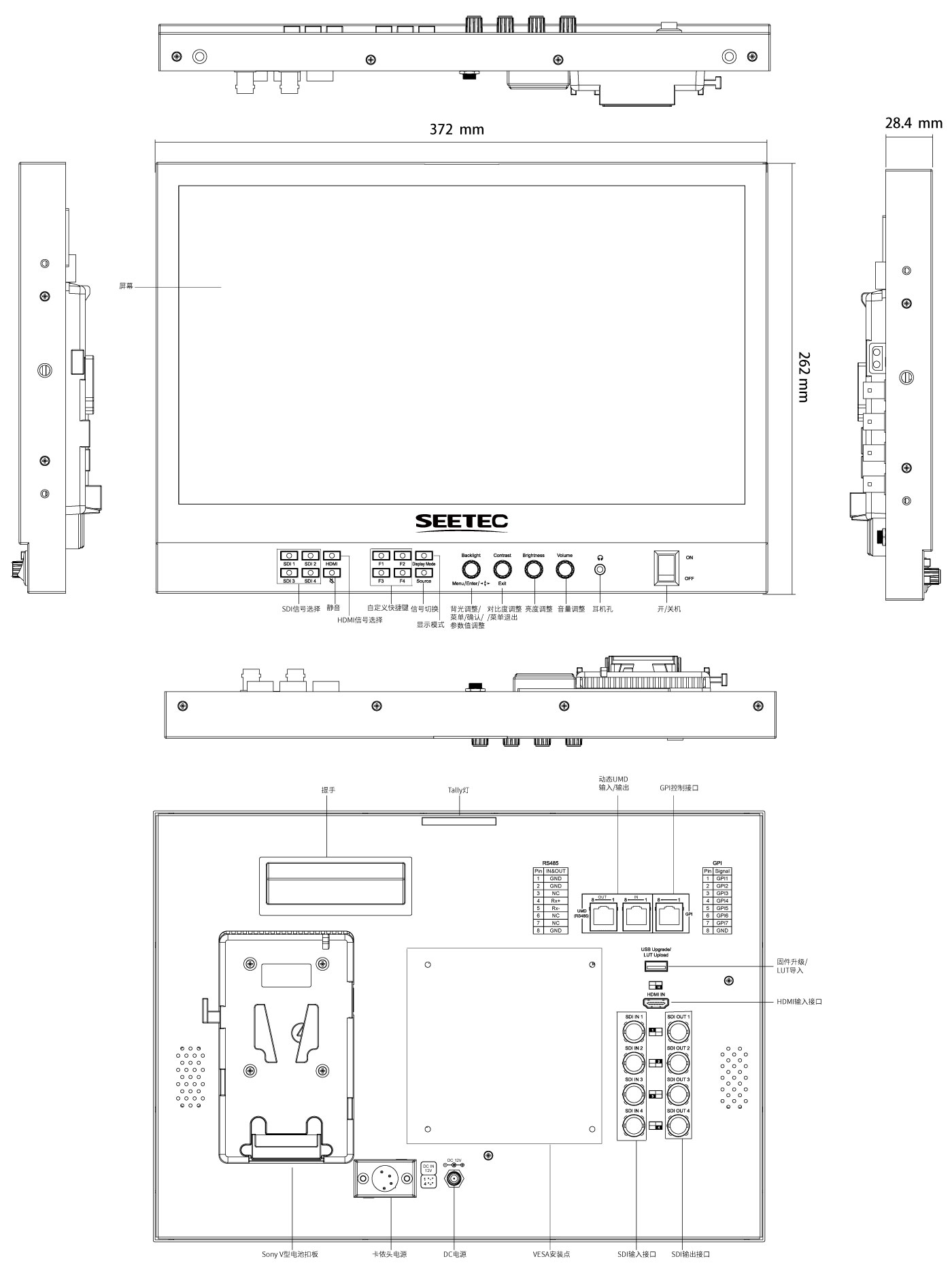

| 单机尺寸 | 372L×262H×28.4D (mm) (不含铝箱) |
| 单机重量 | 1.81kg (不含铝箱） |
| 装箱数量 | 1 |
| 外箱尺寸 | 510*280*350(mm) |
| 毛重 | 8.8kg |
| *内置多款摄像机灰片log转Rec709 |
| *用户自定义3DLUT上载（最多可存储36个） |
| *支持GPI控制 |
| *支持动态IMD，支持TSL 3.1/4.0和IMAGE VIDEO协议 |
| *支持OSD TALLY和LED TALLY |
| *16路音频解嵌音柱显示 |
| *直方图 |
| *辅助对焦 (黄，红，绿，蓝，白5色对焦颜色可选) |
| *伪色彩 |
| *过曝 (过曝值可调) |
| *时间码 |
| *画中画 (水平&垂直位置可调) |
| *欠扫描、过扫描 |
| *变形模式 (1.25X、1.33X、1.5X、2.0X、2.0mag) |
| *放大 （4X、9X、16X） |
| *点对点 |
| *中心标记 |
| *安全框 (70%、80%、90%、16:9、16:10、4:3、5:4、1.85:1、2.35:1、自定义) |
| *遮幅标记 (16:9、16:10、4:3、1.85:1、2.35:1) |
| *标记颜色 (黄、青色、紫色、红、绿、蓝、白、黑) |
| *显示比例 (自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、自定义) |
| *单色显示 (灰、红、绿、蓝) |
| *图像冻结 |
| *自定义色温调整 |
在电视台现场节目制作时，佣有高分辨率的屏幕可以带来无比清晰的画面，您可轻松检查所有机位是否准确对焦并确保颜色一致，更好的掌握节目播出的质量。内带的TALLY功能可让您看清哪路信号处在播出状态和哪个镜头正插入到预览输出中。GPI控制，让您快速选择想要的功能，节省时间，提高拍摄效率。
所有画面信号尽在掌握
ATEM156S可作为全面监看所有视频画面的解决方案！所有SDI视频输入画面均可配备环通输出，并支持2K视频格式，让您实时监看制作全程的所有画面。

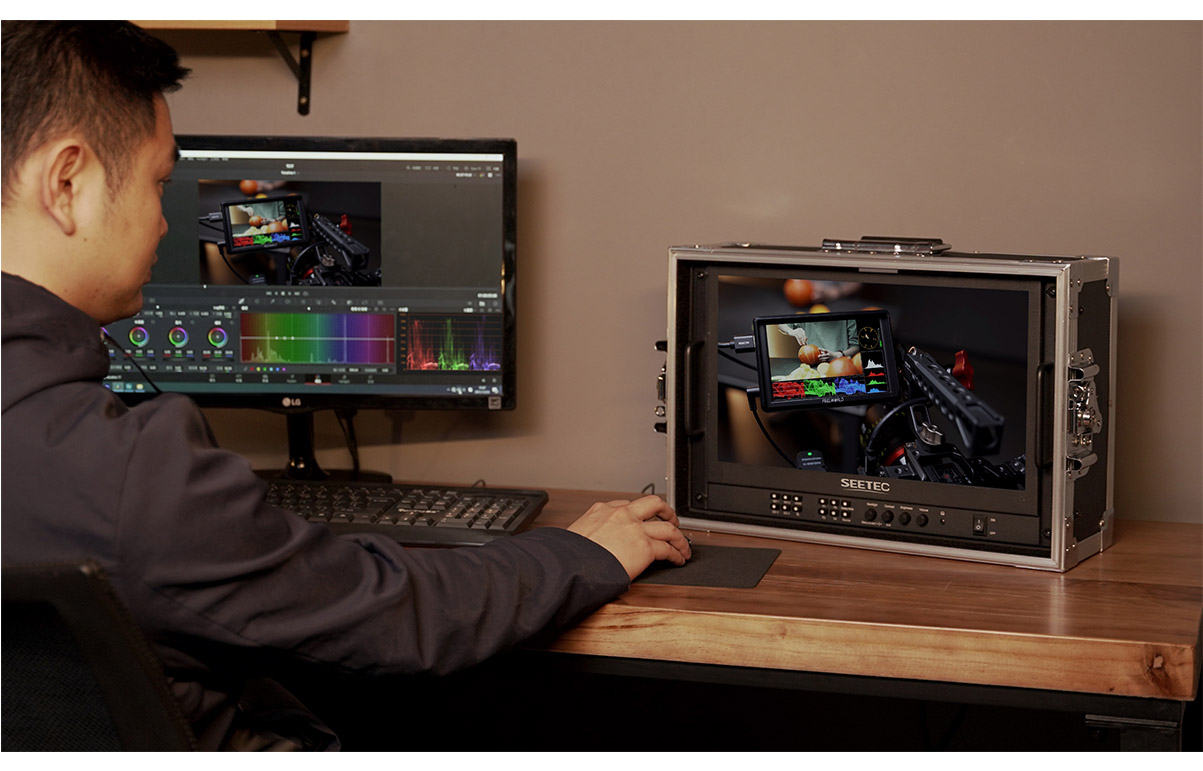

ATEM156S-CO拥有全高清的大屏幕，支持3D-LUT色彩校正调色、HDR、直方图、矢量图、峰值对焦等功能，搭配随附的遮阳罩，即使在户外也能清晰观看画面。是影视现场拍摄、后期制作的监看利器。重要的是您还能进行一键全波形监看，实时了解输入视频信号的真正质量。ATEM156S-CO是您完备的节目制作监看解决方案！

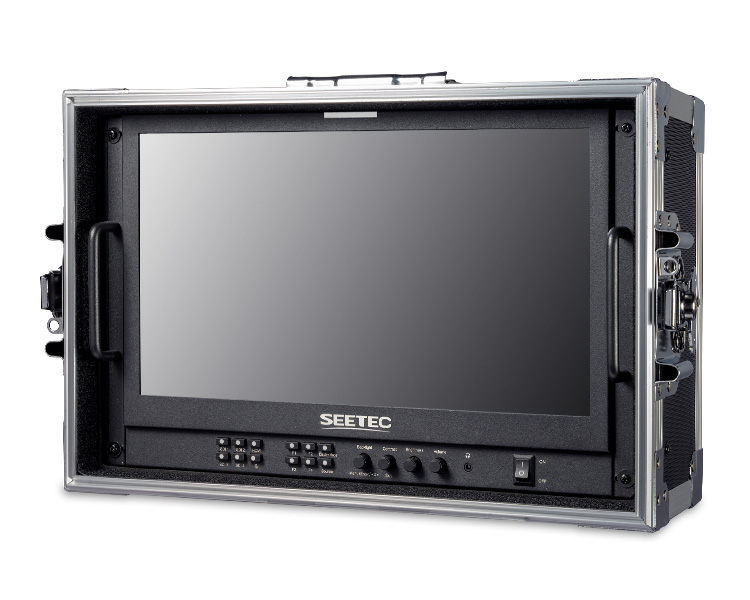

剧组导演的绝佳选择
ATEM156S-CO搭载4路3G-SDI输入及输出，这让它更适合专业的剧组拍摄使用。多种画面模式，让导演在现场不但可以对各个镜头进行实时监看，还能全屏监看更多细节，更好的与摄影师及时沟通。
标准配件:
1×电源适配器
1× SDI线
1× 迷你HDMI线
1× V型电池背扣（默认锁机子上）
1× 遮阳罩
1× 铝箱
1× 说明书
